測量功能
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。

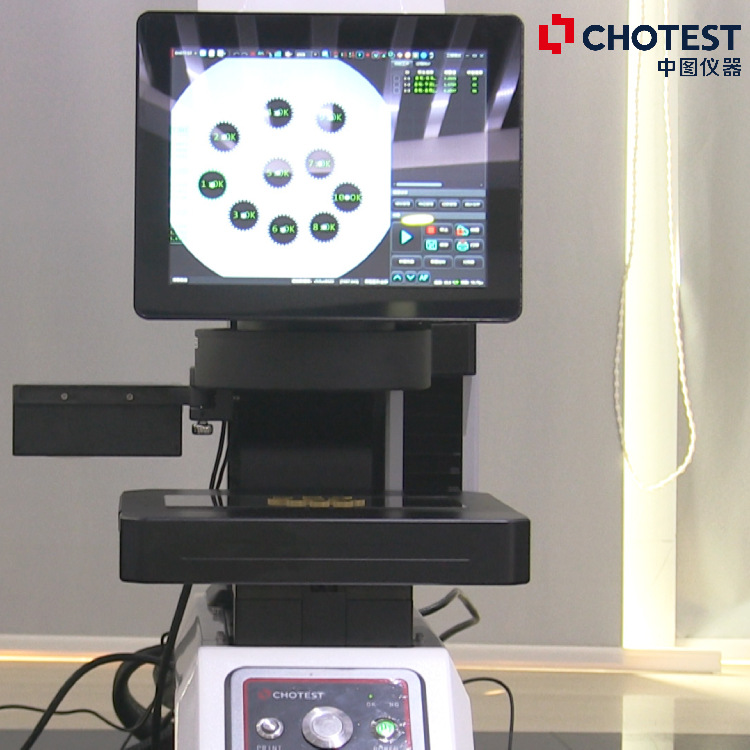

vx3000高精度圖像尺寸測量儀基于機器視覺的自動測量技術，無需操作人員的參與，減少了人工成本，具有非接觸、速度快、成本低、穩定性好等優點，生產效率提高，縮短了生產周期，減少了設備折舊成本，有效解決了傳統測量方法存在的一系列問題。

技術參數

產品型號：VX3000系列
產品名稱：閃測儀
圖像傳感器：500萬像素CMOS
照明系統：落射系統：四分割照明（白光），透射系統：遠心透過照明（綠色）
視場：200×200mm
重復精度：1μm/±2μm
測量精度：無拼接：±2μm，有拼接：±(4+0.02L)μm
測量軟件：VisionX
顯示分辨率：0.1μm
X移動范圍：110mm/210mm，座標臺承重5㎏
Z向移動范圍：35mm/75mm（電動）
主要特點：測量速度快、效率高、準確一致、簡單輕松、自動報表
生產企業：深圳市中圖儀器股份有限公司

vx3000高精度圖像尺寸測量儀可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表等領域。
